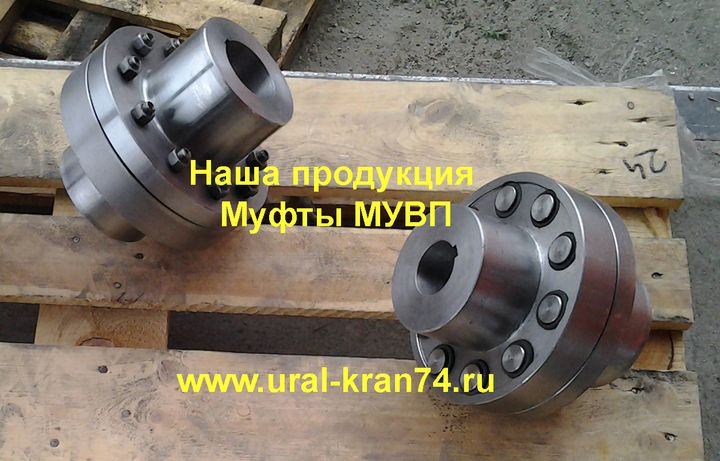

Муфта МУВП

Муфты МУВП по низким ценам, от производителя, оперативное изготовление любых объемов.

Муфта упругая втулочно-пальцевая, называемая сокращенно муфта МУВП,  представляет собой  механизм, который необходим для осуществления:

- соединения соосных валов

- передачи крутящего момента между соосными валами

- передачи крутящего момента между деталью, соединенной с валом

- сокращения динамических нагрузок при смещении валов

Муфты МУВП могут быть применены при передаче крутящего момента до 16000 Нм (Ньютон-метр).

Цена на муфту МУВП

Цена на муфту МУВП указана с НДС, в стоимость муфты МУВП уже включена расточка под шпоночные пазы и доставка до транспортной компании.

Цены на муфту МУВП могут быть снижены или увеличены в зависимости от объема заказа и колебаний цен на металлопродукцию.

В пайсе указана базовая действующая цена на муфту МУВП,  для розницы, с объемом заказа до 5шт одного наименования.

Конструкционные особенности МУВП

Технический результат использования муфты МУВП основывается на ее конструкции. Она состоит из двух полумуфт, которые неподвижно соединены между собой упругим элементом.

Под упругим элементом следует понимать металлические «пальцы», к которым закреплены резиновые втулки. Упругость модели обеспечивается расположенными на резиновых втулках канавками.

Их деформация становится причиной смещения полумуфт, что позволяет при нагрузке крутящим моментом обеспечивать вращательную податливость.

В качестве материала изготовления деталей используется сталь марки 45 или другой материал, не уступающий по своим свойствам. «Пальцы» выполняются из высоколегированной стали.

Соединение несоосных валов относится к компенсирующей способности полумуфт. Число  их возможных смещений напрямую зависит от оказываемого давления муфты на валы и сроком износа упругих элементов.

Срок службы входящих в состав муфты МУВП элементов сокращается прямо пропорционально росту количества смещений валов. При этом возрастает напряжение и происходит их деформация.

Окружная скорость напрямую влияет на количество максимальных оборотов муфты за минуту. Осевое смещение возможно, но в пределах 5 мм при использовании небольших МУВП, и в пределах 13 мм при использовании более габаритных МУВП.

Преимущества муфт МУВП

Повышенная эластичность муфты МУВП в сопряжении с электроизоляционной способностью является одними из ее преимуществ.  А отсутствие каких-либо сложных деталей и их взаимозаменяемости в конструкции муфты определило ее массовое распространение для использования в промышленных механизмах.

Принцип работы муфты МУВП заключается в обеспечении безотказной работы электродвигателей путем минимизации ударов и толчков в условиях эксплуатации. Неизбежные динамические нагрузки при работе МУВП не наносят ущерба, и нагрузки распределяются равномерно.  Двигатель работает без перегрузок и быстрого износа.

Втулки и кольца МУВП

Резиновые втулки и кольца муфты МУВП могут быть заменены между собой и при этом сохранять целостность и характеристики муфты. Их размеры как внутренние, так и внешние совершенно идентичны. Для того чтобы заменить одну втулку, потребуется несколько колец нужного диаметра.

Кольца имеют гораздо больше достоинств, нежели втулка, за счет своей легкости. Поскольку и втулка и кольца достаточно тяжело насаживаются на «палец», при установке кольца усилий потребуется в 4 раза меньше. Это объясняется тем, что втулка толще кольца в 4 раза. Кроме того, процесс изготовления колец намного проще, что повлияло на установление более доступной стоимости.

Транспортирование и хранение

Желательно транспортировать МУВП в несобранном виде для обеспечения максимальной защиты элементов муфты. Упругий элемент обязательно должен быть изолировал от воздействия агрессивных сред, а именно: кислот, бензина, щелочей и прочих.

Стальные детали необходимо защитить от коррозии и любых механических воздействий. Температура воздуха хранения МУВП не должна превышать 20 градусов при относительной влажности в пределах 65%. Муфты следует хранить, уложив их в один ряд, без воздействия на них прямых солнечных лучей.

Габаритно установочные размеры

Пальцы для муфты МУВП
