Зубчатая муфта от завода "Урал-Кран" по низким ценам! Наличие на складе! Изготовим по любому ГОСТ, ТУ или чертежам заказчика!

















Зубчатая муфта – это металлическая изделие, изготавливаемое из стали марки 45, состоящие из двух пар зубчатых втулок и обойм, которое предназначено для передачи крутящего момента от вала двигателя к редуктору.



Данное оборудование используется в промышленности уже более 80 лет, за это время оно не претерпело никаких существенных изменений, что говорит о его простоте надежности и универсальности применения.





НАШИ ПРЕИМУЩЕСТВА

Отличное качество! Производство муфт и расточка их втулок, под вал двигателя, осуществляется при помощи электроэрозионных станков, которые обеспечивают высокий уровень точности.

Бесплатная доставка до транспортных компаний! В ежедневном режиме осуществляем отгрузку оплаченной продукции ТК «Деловые Линии».

Наше производство сертифицировано!  Изготавливаем зубчатые муфты в соответствии с ГОСТ Р 50895-96ГОСТ 5006-55ГОСТ 5006-83 или ГОСТ 5006-94, ТУ или по предоставленным чертежам. Обеспечим сертификатом соответствия, сертификатом качества, паспортом и официальной гарантией в 12 мес.

Высокая надежность! Продукция проходит качественную закалку зубьев токами высокой частоты, которая сохраняет муфты их от преждевременного износа. В редких случаях, специального заказа, можем предложить объемную закалку – сорбитизацию.

У НАС НИЗКИЕ ЦЕНЫ!



Собственное сертифицированное производство и современный парк станков, позволяет держать низкие цены и высокое качество на всю выпускаемую продукцию. Ниже представлены актуальные цены на самые востребованные модели зубчатых муфт.



Лидеры продаж!



Наименование

Цена

Зубчатая муфта МЗ-1

5500

Зубчатая муфта МЗ-2

6500

Зубчатая муфта МЗ-3

8500

Зубчатая муфта МЗ-4

9500

Зубчатая муфта МЗ-5

11000

Зубчатая муфта МЗ-6

12000

Зубчатая муфта МЗ-7

25000

Подробную информацию о наших ценах сможете посмотреть в разделе Прайс-Лист.

Зубчатая муфта – область применения

Прежде всего, зубчатая муфта – это изделие общепромышленного назначения. И в самом деле – распространена зубчатая муфта более чем широко, и встречается во всех отраслях промышленности и производства.

Вне всякого сомнения, зубчатая муфта – это главный, и самый правильный, ответ на вопрос: как соединить два вращающихся вала, да еще и передать с одного на другой довольно серьезный крутящий момент.

Проще всего представить ситуацию, когда есть необходимость совместить вал электродвигателя и редуктора. Эта задача легко решаема, и выбрать из модельного ряда, подходящую для этого, муфту будет не сложно.

Таким образом, совершенно неудивительно, что одна из главных сфер применения этой продукции, та, где зубчатая муфта стала совершенно незаменимой - это предприятия среднего и тяжелого машиностроения.

Как устроена зубчатая муфта?

Какой бы модели, а, следовательно, и размера, ни была зубчатая муфта, ее устройство остается неизменным. Например, муфты МЗ-1 и МЗ-10 обладают существенно различающимися размерами, весом и крутящим моментом, но конструктивно они неразличимы.

Каждая зубчатая муфта состоит из четырех основных частей: по две втулки и обоймы. Внутри втулок находятся сквозные каналы, которые растачиваются до нужных Вам значений, для последующей установки. На их наружной стороне нарезаются зубчатые элементы.

Обойма, или как ее еще называют, рубашка зубчатой муфты служит своеобразным несущим корпусом. Она тоже имеет ряд зубьев, только он расположен на ее внутренней стороне.

Таким образом, когда зубчатая муфта находится в собранном состоянии, втулки зафиксированы внутри обойм, они стянуты между собой болтами, а их зубья плотно пригнаны между собой.

Зубчатая муфта МЗ: преимущества и недостатки

Муфта МЗ не смогла бы стать таким востребованным элементом, не обладай она внушительным списком плюсов. К основным из них мы отнесли бы следующие:

·        Прочность. Мы изготавливаем зубчатые муфты из сталей марок 40 или 45 (в зависимости от заказа), что обеспечивает им высокий уровень прочности и длительный период службы.

·        Износоустойчивость. Для увеличения ресурса, каждая зубчатая муфта МЗ проходит закалку зубьев высокочастотным электрическим током.

·        Простота установки. Зубчатая муфта серии МЗ не является технически сверхсложным устройством, поэтому установить ее можно силами двух человек, а в случае работы с небольшими муфтами, даже без применения грузоподъемных средств.

·        Устройство зубьев. Они имеют особенную, бочкообразную форму. Благодаря этому, втулка обладает некоторой подвижностью внутри рубашки. Вследствие чего, зубчатая муфта способна соединить валы с небольшими осевыми и радиальными смещениями.К недостаткам зубчатой муфты можно отнести постепенный износ зубчатого соединения, но, учитывая нагрузки, испытываемые муфтой в работе, это неудивительно. Так же можно отметить большой вес и громоздкость особо крупных моделей.

Муфты МЗ и МЗП – в чем разница?

Зубчатая муфта серии МЗ имеет одного близкого родственника – муфту серии МЗП. Обе они служат одной цели – соединять валы механизмов.

Весьма схожим является и их строение. Но одно существенное отличие все-таки есть. Зубчатая муфта типа МЗП устроена следующим образом: одна из ее половин не состоит из втулки и обоймы, как у МЗ, а является неделимой. Эта часть, которая также называется фланцевой полумуфтой, изготавливается из цельного куска металла. Обе части, и разборная и цельная, надежно крепятся друг к другу при помощи болтов.

МЗП, которая также известна как зубчатая муфта с промежуточным валом, имеет большую прочность, чем МЗ и способна выдерживать более серьезные нагрузки. Правда, за счет повышенной жесткости, она менее терпима к несовпадению соосности валов.

Как устанавливается зубчатая муфта?

Прежде чем приступить к монтажу, Вам придется провести некоторые подготовительные действия. В первую очередь, следует помнить, что по умолчанию, все муфты поставляются с минимально расточенным посадочным отверстием.

Следовательно, размер отверстий, при помощи токарной обработки, приводится в соответствие с диаметрами соединяемых валов. Для того чтобы зубчатая муфта не проворачивалась, в ее втулках прорезаются пазы, для использования фиксирующих шпонок.

Далее, следует подготовить валы, предварительно очистив их от всех возможных загрязнений.  Чтобы облегчить процесс установки, втулки рекомендуется нагреть паяльной лампой.

После того, как зубчатая муфта смонтирована, а ее части соединены, не забудьте заполнить ее маслом, через специальные технологические отверстия. Использование МЗ без масла приводит к ее быстрому износу и разрушению.

Что входит в комплект поставки?

Каждая зубчатая муфта, изготовленная на предприятии «Урал-Кран», при отправке покупателю обязательно комплектуется паспортом. В паспорте дана общая техническая информация, указаны стандарты, в соответствии с которыми изготовлено изделие, и дата производства.

Так же, по желанию покупателя, мы можем выслать копии сертификатов качества изделия и стали, использованной в производстве.

Гарантийный срок составляет 12 месяцев, с момента передачи товара покупателю.

Как сделать заказ?

Если Вы уже определились с тем, какая именно зубчатая муфта Вам нужна, то просто сделайте заявку на нашу электронную почту tkg200@mail.ru

В заявке нужно указать тип муфты, их количество, и не забыть приложить реквизиты Вашей компании для выставления коммерческого предложения. Заявка будет обработана, а ответ выслан Вам в кратчайшие сроки.

В случае, если Вы не уверены в выборе, и испытываете какие-либо затруднения в подборе продукции, свяжитесь с нами, и менеджеры компании «Урал-Кран» с удовольствием Вам помогут.

Как осуществляется доставка?

После того, как оплата осуществлена, а средства поступили на наш расчетный счет, отгрузка продукции происходит в течение указанного в счете времени.

Если Вы находитесь в Челябинске, то можете забрать товар на складе компании «Урал-Кран» самостоятельно, в удобное Вам время.



Во всех прочих случаях, доставка происходит при помощи транспортных компаний. Для удобства наших клиентов мы можем заказать доставку «до двери», что сведет Ваши хлопоты к минимуму.

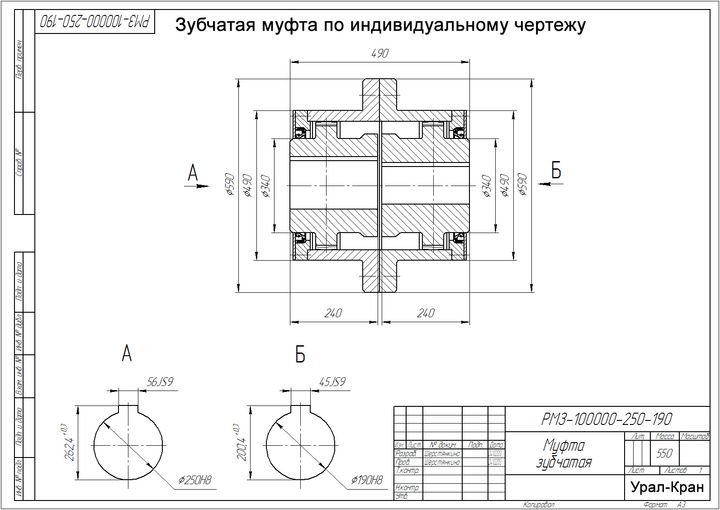

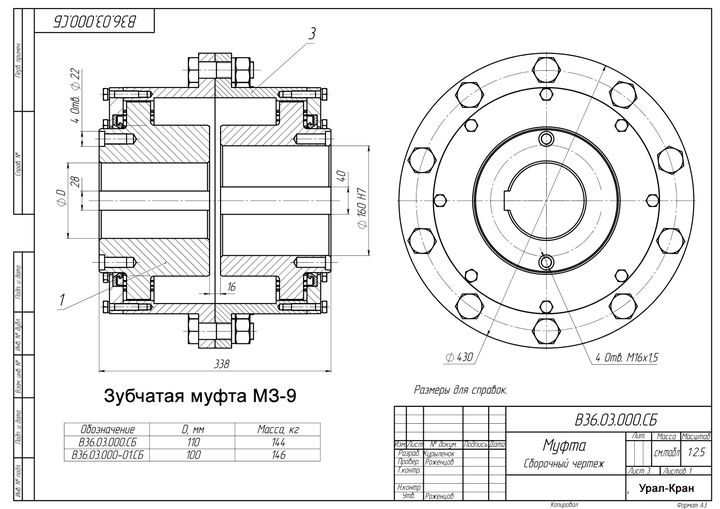

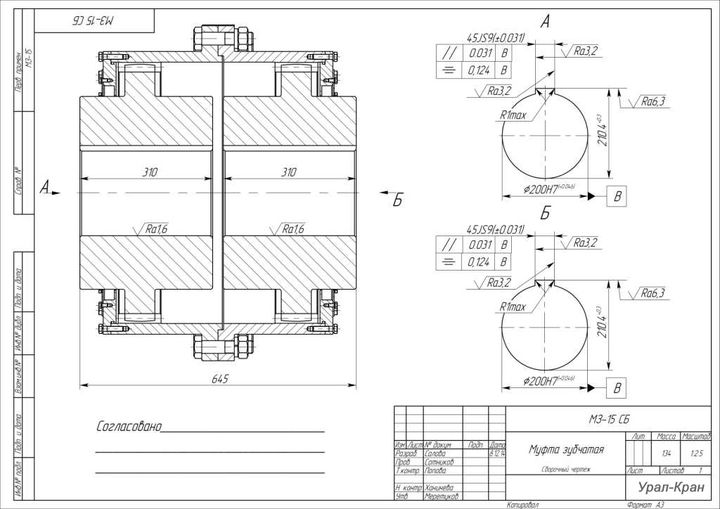

Примеры чертежей
