Муфта кулачковая со звёздочкой

Кулачковая муфта по низким ценам от производителя, только Российские комплектующие, подбор по типу двигателя и редуктора.



Муфта кулачковая упругая со звездочкой производства группы компаний  «Урал-Кран» это качественная альтернатива импортным муфтам типа ROTEX или DESCH.



Долгое время в СССР и России кулачковые муфты не могли передавать большие крутящие моменты за счет использования резинового упругого элемента.



Первые разработки по увеличению передаваемого крутящего момента кулачковой муфты пришли из Европы, там первые внедрили полиуретановый элемент, способный передавать значительные нагрузки, имея при этом набольшие габариты и высокий рабочий ресурс.



Описание



Кулачковая муфта упругая со звездочкой предназначена для соосного соединения валов механизмов, например, таких как редуктора и электродвигателя.

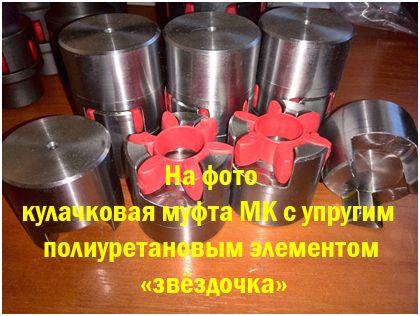

Данная муфта изготовлена из двух полумуфт, с внутренних сторон оснащенная ступицами-кулачками между которыми заключен упругий элемент полиуретановая звездочка.



Муфта кулачковая, производства завода Урал-Кран, изготавливается из прочной стали 45Х с последующей термообработкой ступицы – кулачков муфты, для придания им более высокой прочности.



Поэтому наши кулачковые муфты имеют высокий ресурс службы и только одну изнашиваемую деталь – звездочку муфты.



Ресурс кулачковой муфты главным образом зависит от изнашиваемости звездочки муфты, при правильном соосном присоединении полиуретановая звездочка прослужит не менее 10 000-12 000 тысяч часов.



При износе в 10% звездочку кулачковой муфты необходимо заменить, для корректной работы механизмов.



Цена кулачковой муфты



Купить кулачковую муфту по низким ценам вы всегда сможете в нашей компании. Отличительной особенностью наших муфт является высокое качество и использование полиуретана «звездочки муфты» только высокой максимальной прочности 64ShD4.



Низкая цена на кулачковую муфту обеспечена современным парком станков, полным циклом производства продукции и собственными складскими и производственными помещениями.



Цена на кулачковую муфту зависит от заказываемого количества, типа соединяемых валов, исполнения муфты и наличием расточки под валы. Поэтому цена на муфты рассчитывается индивидуально.



Чтобы купить кулачковую муфту Вам достаточно отправить свою заявку нам на почту tkg200@mail.ru указав типоразмер муфты или можно заполнить опросной лист на соединяемые валы.



 Так же достаточно указать тип двигателя и редуктора, который необходимо соединить.



Преимущества кулачковых муфт



К преимуществу кулачковых муфт можно отнести их способность компенсировать удары на сжатие, устройство упругого элемента – звездочки муфты позволяют также компенсировать незначительное угловые, осевые и радиальные смещение валов.



Кулачковая муфта способна гасить колебания, возникающие при вращении валов и способна передавать крутящий момент, соотносимый с зубчатыми муфтами, отличаясь при этом небольшими габаритами и малым весом.



Кулачковые муфты работают в широком спектре температур от -40 до +100 градусов, предохраняет привод от динамических перегрузок и ударов.



При работе кулачковые муфты не требуют, какого либо обслуживания и способны работать круглосуточно без перерывов. Помимо всего прочего кулачковые муфты могут работать во взрывоопасной среде.



Подбор муфты кулачковой по параметрам вала

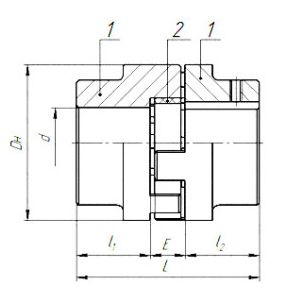

Устройство муфты кулачковой, 1-кулачок муфты «ступица», 2 – полиуретановая звездочка



Размер кулачковой муфты	Исполнение	Посадочное отверстие	L	l1;l2	E	DH
		d (min-max)
Муфта кулачковая МК-14	1а	0-16	35	11	13	30
	1b		50	18,5
Муфта кулачковая МК-19	1а	0-25	66	25	16	40
	1b		90	37
Муфта кулачковая МК-24	1а	0-35	78	30	18	55
	1b		118	50
Муфта кулачковая МК-28	1а	0-40	90	35	20	65
	1b		140	60
Муфта кулачковая МК-38	1а	0-48	114	45	24	80
	1b		164	70
Муфта кулачковая МК-42	1а	0-55	126	50	26	95
	1b		176	75
Муфта кулачковая МК-48	1а	0-62	140	56	28	105
	1b		188	80
Муфта кулачковая МК-55	1а	0-74	160	65	30	120
	1b		210	90
Муфта кулачковая МК-65	1а	0-80	185	75	35	135
	1b		235	100
Муфта кулачковая МК-70 (замена зубчатой муфты МЗ-1)	1а	0-80	185	75	35	144
Муфта кулачковая МК-75	1а	0-95	210	85	40	160
	1b		260	110
Муфта кулачковая МК-80 (замена зубчатой муфты МЗ-2)	1а	0-95	200	80	40	177
Муфта кулачковая МК-90 (замена зубчатой муфты МЗ-3)	1а	0-110	245	100	45	200
	1b		295	125



1a — короткое исполнение, 1b-длинное исполнение.



При работе муфты кулачковой в составе силовых приводов таких как двигатели, насосы, компрессоры и генераторы  необходимо произвести расчет исходя из максимального крутящего момента и наибольшего размера вала с целью обеспечения корректной и надежной работы узла.

Компания «Урал-Кран» выполнит для вас бесплатный расчет и определит необходимые параметры нужной Вам кулачковой муфты.



Монтаж и эксплуатация



Для облегчения установки, монтаж ступицы на вал рекомендуется проводить при её  нагреве паяльной лампой . Также необходимо обеспечить осевое крепление ступицы с помощью установочного винта или упорной шайбы.

Эксплуатация муфты осуществляется в диапазоне температур от -40 до +100°С.

Для максимально эффективной работы муфты и минимального износа требуется соблюдение строгой соосности соединяемых валов.

Если в процессе эксплуатации произошло повреждение кулачков муфты или на их углах образовались скосы, необходимо произвести ремонт наплавкой металла и последующей обработкой. При работе кулачки полумуфт должны полностью входить в зацепление.
